Prefabricamos spools de tubería ASME B31.3 con ingeniería de detalle propia, soldadura calificada y prueba hidrostática antes de que la tubería salga del taller.
En una obra, la tubería es lo que más tiempo consume y lo que más se retrasa. Prefabricar en taller lo que se puede prefabricar es la diferencia entre un montaje de semanas y uno de meses.
Qué es
Un spool es un tramo de tubería prefabricado en taller —cortado, biselado, armado y soldado— que llega a obra listo para montarse.
Lo que se suelda en taller se suelda mejor: con posición controlada, con inspección inmediata y sin las condiciones de una obra en marcha. Y lo que se prefabrica no consume ventana de paro.
Qué incluye el alcance típico
- Prefabricación de spools bajo ASME B31.3
- Corte, biselado, armado y soldadura
- Ingeniería de detalle e isométricos de fabricación
- Ensayos no destructivos según la especificación
- Prueba hidrostática
- Preparación de superficie y recubrimiento
- Identificación y trazabilidad de cada spool
- Sistemas de tubería completos, dentro de equipos tipo paquete

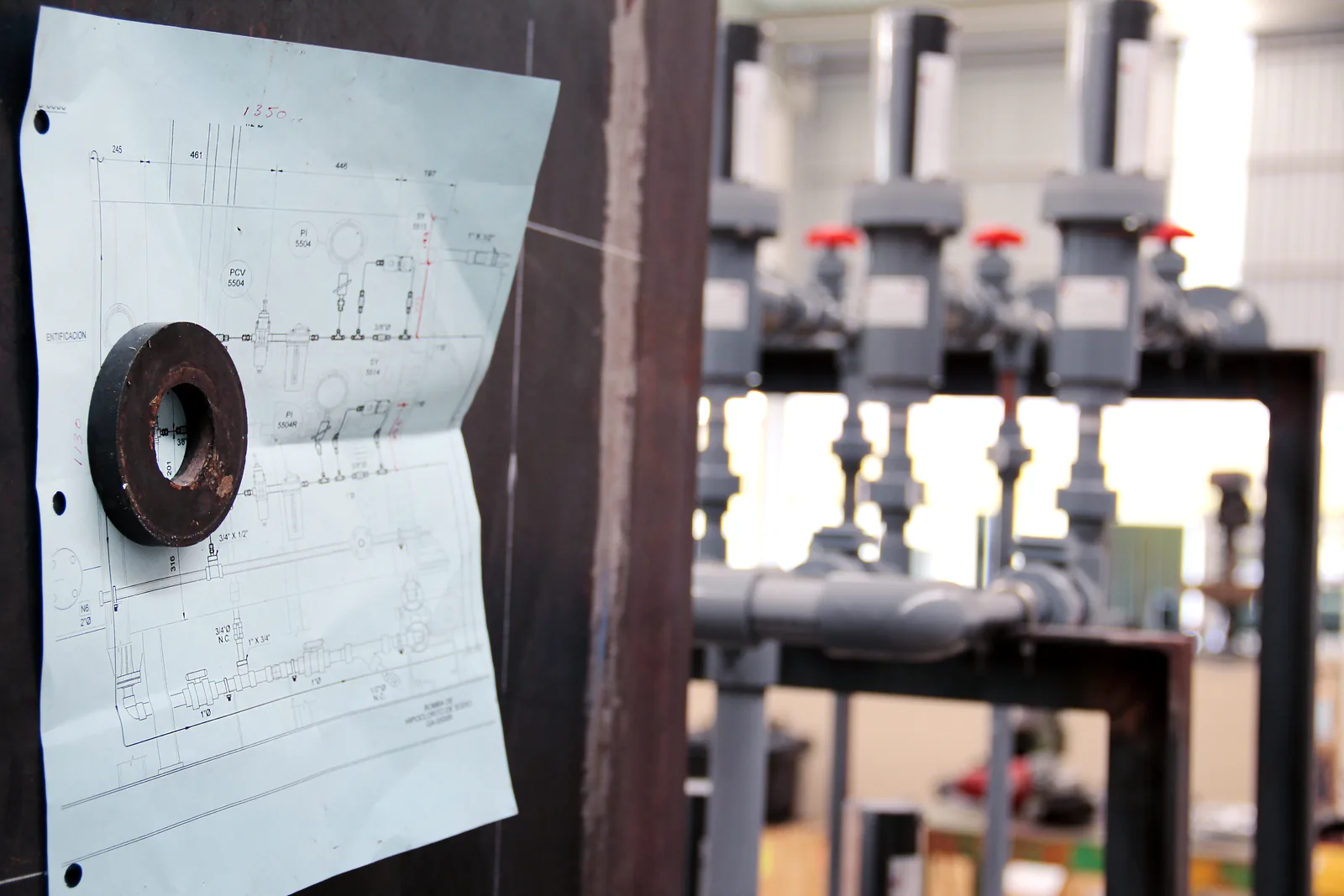

La ingeniería de detalle se hace aquí
Los isométricos de fabricación los elabora nuestra propia ingeniería. Eso significa que las dudas de un plano se resuelven en la misma nave donde se corta el tubo, no en un intercambio de correos con un tercero.
Qué definimos con usted
| Variable | Qué determina |
|---|---|
| Fluido, presión y temperatura | El material, la cédula y la clase de bridas |
| Isométricos o plano de planta | El despiece en spools |
| Requisitos de ensayo del cliente | Qué juntas se radiografían y en qué porcentaje |
| Ambiente de instalación | El sistema de recubrimiento |
| Programa de montaje | El orden de fabricación y de entrega |
| Trazabilidad requerida | El nivel de identificación y el dossier |
Normas
- ASME B31.3 — tubería de proceso
- ASME Sección IX — calificación de procedimientos y de soldadores
- Especificaciones de cliente: Pemex, Comisión Federal de Electricidad y particulares
Qué necesitamos para cotizarle
1. Isométricos o plano de planta
2. Fluido, presión y temperatura de diseño
3. Material y cédula especificados
4. Requisitos de ensayo no destructivo
Qué es un spool
Un spool es un tramo de tubería prefabricado en taller —cortado, biselado, armado y soldado— que llega a obra listo para montarse. Lo que se suelda en taller se suelda mejor: con posición controlada, con inspección inmediata y sin las condiciones de una obra en marcha. Y lo que se prefabrica no consume ventana de paro.
Qué exige ASME B31.3
ASME B31.3 es el código de tubería de proceso. Cubre el diseño, los materiales, la fabricación, el montaje, la inspección, el examen y la prueba de sistemas de tubería en plantas químicas, refinerías, farmacéuticas y papeleras.
El código clasifica el servicio del fluido, y esa clasificación gobierna el resto:
| Servicio del fluido | Cómo lo trata el código |
|---|---|
| Categoría D | Fluido no inflamable y no tóxico, en límites bajos de presión y temperatura; examen reducido |
| Servicio normal | El caso general; examen aleatorio de un porcentaje de las juntas soldadas a tope |
| Categoría M | Fluido tóxico; diseño y examen más estrictos |
| Alta presión | Capítulo IX, con reglas de diseño y examen propias |
| Temperatura elevada | Requisitos adicionales por la temperatura de servicio |
Por eso la primera pregunta de una cotización no es cuántos metros de tubo hay: es qué fluido, a qué presión y temperatura.
Qué definimos con usted antes de fabricar
| Variable | Qué determina |
|---|---|
| Fluido, presión y temperatura | El material, la cédula y la clase de bridas |
| Isométricos o plano de planta | El despiece en spools |
| Requisitos de ensayo del cliente | Qué juntas se radiografían y en qué porcentaje |
| Ambiente de instalación | El sistema de recubrimiento |
| Programa de montaje | El orden de fabricación y de entrega |
| Trazabilidad requerida | El nivel de identificación y el dossier |
| Categoría de servicio del fluido bajo B31.3 | El alcance de examen que exige el código |
Soldadura calificada, ensayos y recubrimiento
La soldadura se ejecuta con procedimientos vigentes calificados bajo ASME Sección IX, calificados en casa, con procesos SMAW, GTAW y FCAW.
La inspección visual y los líquidos penetrantes los ejecuta personal propio Nivel II. La radiografía y el ultrasonido los ejecutan proveedores especializados dentro de nuestras instalaciones.
La preparación de superficie llega hasta grado SSPC-SP5, metal blanco, y los sistemas de recubrimiento hasta categoría CX de ISO 12944. Cada spool sale identificado: el registro de material, de soldadura y de ensayo se sigue hasta la junta que le corresponde.
Aplicaciones por industria
- Química y petroquímica: sistemas de tubería y spools bajo ASME B31.3.
- Azúcar y agroindustria: spools de vapor y condensados bajo ASME B31.3.
- Papel y celulosa: tubería y recipientes del circuito de vapor.
- Petróleo y gas: tubería de proceso y de aguas aceitosas.
Preguntas frecuentes
¿Qué es un spool de tubería?
Es un tramo de tubería prefabricado en taller a partir de un isométrico: se corta, se bisela, se arma y se suelda como una pieza, con sus bridas, codos y accesorios. Llega a obra identificado y listo para montarse. En campo quedan solo las juntas de cierre.
¿Cuándo aplica ASME B31.3 y cuándo B31.1?
B31.3 es tubería de proceso: plantas químicas, refinerías y petroquímicas. B31.1 es tubería de potencia: calderas y sus circuitos de vapor y agua de alimentación en centrales eléctricas. Lo define el servicio y la especificación del proyecto, no el diámetro ni el material.
¿Qué porcentaje de juntas se radiografía?
Lo fija la categoría de servicio del fluido bajo B31.3 y la especificación del cliente, que puede exigir más que el código. El servicio normal se examina por muestreo aleatorio de las juntas soldadas a tope; la categoría D lo reduce y la alta presión lo eleva.
¿Qué es un isométrico de fabricación?
Es el plano que traduce el trazo del sistema a piezas fabricables: define el despiece en spools, las juntas de taller y las de campo, las dimensiones de corte, los accesorios y la lista de materiales. Es el documento con el que se corta y se monta.
¿Qué significa que un procedimiento esté calificado bajo ASME Sección IX?
Significa que la combinación de material, proceso, posición y demás variables se probó, se ensayó y se documentó en un PQR, y que sobre ese respaldo se emitió la WPS que el taller usa. Los soldadores se califican dentro del rango que esa WPS cubre.
Vea también
- Recipientes a presión ASME con estampado «U»
- Recipientes del circuito de vapor
- Estructura metálica industrial y racks de tubería
- Certificaciones ASME y control de calidad
Envíenos los isométricos, el fluido y las condiciones de diseño.
