Bombas dosificadoras OBL Blackline R

La serie R de Blackline es la bomba dosificadora de pistón de OBL. Donde la serie M de diafragma se queda en 12 bar, la R llega a 40 bar en su versión estándar y hasta 100 bar en la versión de alta presión. Cubre de 0,7 a 300 litros por hora.

Somos distribuidor autorizado de OBL en México. Suministramos la bomba sola o integrada en el paquete completo, con el recipiente bajo nuestro propio estampado ASME.

Qué es la serie R

Es una bomba de desplazamiento positivo de pistón buzo: un émbolo de acero inoxidable 316L se mueve dentro de un cabezal con empaque ajustable. El caudal se ajusta variando la carrera.

Frente a una bomba de diafragma, el pistón alcanza presiones mucho más altas y maneja fluidos viscosos que un diafragma no movería. A cambio, el empaque es una pieza de desgaste que requiere ajuste y reemplazo periódico.

Tres versiones, tres problemas distintos

Deslice la tabla hacia los lados para ver todas las columnas.

Versión	Para qué	Presión máx.	Caudal
R estándar	Dosificación general a presión alta	40 bar	0,7 a 300 l/h
R-HV	Alta viscosidad: polímero concentrado, emulsiones	10 bar	1,6 a 120 l/h
R-TS	Alta presión: inyección química en línea	100 bar	2 a 18 l/h

Datos técnicos · R estándar

Los modelos van de R 6 a R 62. La presión máxima baja conforme sube la velocidad de golpeo en los modelos grandes.

Motor de 50 Hz

Deslice la tabla hacia los lados para ver todas las columnas.

Modelo	Golpes/min	Caudal máx. (l/h)	Presión máx. (bar)
R 6	50	0,8	40
R 6	70	1,2	40
R 6	95	1,8	40
R 6	115	2,2	40
R 10	36	2	40
R 10	50	3	40
R 10	70	4	40
R 10	95	5,5	40
R 10	115	7	40
R 16	36	5	40
R 16	50	7	40
R 16	70	11	40
R 16	95	15	40
R 16	115	18	40
R 25	36	15	40
R 25	50	20	40
R 25	70	30	40
R 25	95	38	35
R 25	115	45	30
R 30	36	20	40
R 30	50	30	40
R 30	70	40	35
R 30	95	55	26
R 30	115	65	22
R 43	36	40	12
R 43	50	55	12
R 43	70	90	12
R 43	95	115	12
R 43	115	150	según curva
R 50	36	58	según curva
R 50	50	80	según curva
R 50	70	120	según curva
R 50	95	160	según curva
R 50	115	200	según curva
R 62	36	90	según curva
R 62	50	125	según curva
R 62	70	175	según curva
R 62	95	250	según curva
R 62	115	300	según curva

Sobre las celdas que dicen «según curva»: el catálogo de OBL no especifica un valor de presión máxima para esas combinaciones — marca una diagonal. El límite se lee en la curva de operación de abajo. Si su punto de trabajo cae en ese rango, consúltenos y lo confirmamos con el fabricante antes de cotizar.

Motor de 60 Hz

Deslice la tabla hacia los lados para ver todas las columnas.

Modelo	Golpes/min	Caudal máx. (l/h)
R 6	43	0,7
R 6	60	1
R 6	84	1,5
R 6	114	2,2
R 10	30	1,6
R 10	43	2,5
R 10	60	3,4
R 10	84	4,8
R 10	114	7
R 16	43	6
R 16	60	9,5
R 16	84	13
R 16	114	18
R 25	43	16
R 25	60	24
R 25	84	33
R 25	114	45
R 30	43	24
R 30	60	34
R 30	84	48
R 30	114	65
R 43	43	50
R 43	60	78
R 43	84	100
R 43	114	150
R 50	43	70
R 50	60	102
R 50	84	140
R 50	114	200
R 62	43	105
R 62	60	152
R 62	84	205
R 62	114	300

La tabla de 60 Hz no lleva columna de presión porque el catálogo publica los límites de presión referidos a las velocidades de 50 Hz. Para un punto de trabajo en 60 Hz, confirmamos el límite con el fabricante.

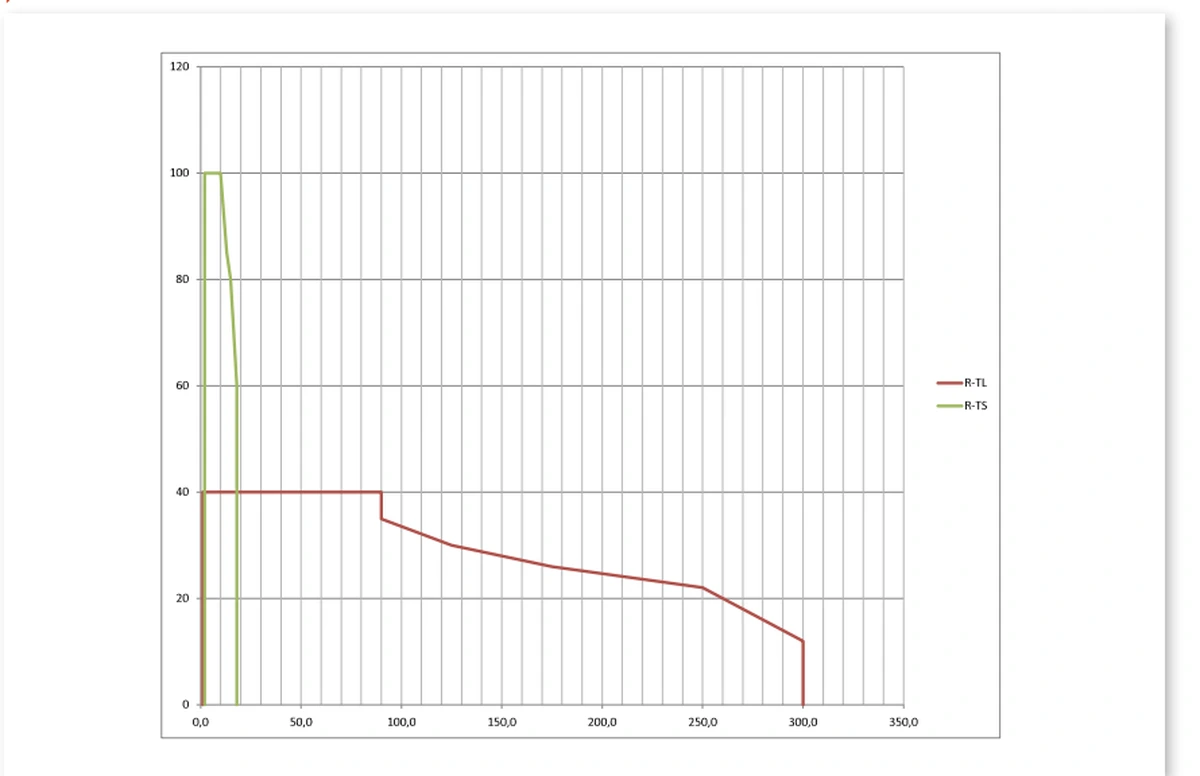

Curva de operación

La línea roja corresponde a la versión estándar y la verde a la de alta presión. Localice su caudal en el eje horizontal y su presión en el vertical.

R-HV · alta viscosidad

Diseñada para líquidos viscosos y polímero concentrado en emulsión. Admite fluidos de hasta 55 000 cps y trabaja hasta 10 bar.

• Empaque de émbolo de PTFE ajustable, con anillos de perfil en «V», tipo Chevron, para evitar fugas del químico
• Cabezal de émbolo con tuerca prensaestopas y empaque ajustable
• Conexiones roscadas con válvula de retención simple; doble bajo pedido
• Todas las partes en contacto en AISI-316L, con sello FPM

Deslice la tabla hacia los lados para ver todas las columnas.

Modelo	Golpes/min (50 Hz)	Caudal (l/h)	Golpes/min (60 Hz)	Caudal (l/h)
R 10	36 · 50	2 · 3	30 · 43	1,6 · 2,6
R 16	36 · 50	4 · 6	30 · 43	3,3 · 5,2
R 25	36 · 50	12 · 16	30 · 43	10 · 14
R 30	36 · 50	18 · 25	30 · 43	15 · 22
R 43	36 · 50	42 · 50	30 · 43	35 · 44
R 50	36 · 50	58 · 80	30 · 43	48 · 70
R 62	36 · 50	90 · 120	30 · 43	75 · 105

R-TS · alta presión

Para inyección química en línea, donde la presión del proceso es alta. Trabaja hasta 100 barg.

• Émbolo de SAF-2205, acero dúplex, no 316L
• Empaque de trenza de PTFE reforzada con Kevlar, con anillo intermedio
• Émbolo autocentrante
• Doble válvula de retención con asientos lapeados
• Conexión roscada 3/8″ NPT f, o bridada 1/2″ ANSI 600 RF

Deslice la tabla hacia los lados para ver todas las columnas.

Modelo	Golpes/min	Caudal máx. (l/h)	Presión máx. (bar)
R 10 A TS	36	2	100
R 10 A TS	50	2,8	100
R 10 A TS	70	4	100
R 10 A TS	95	5	100
R 10 A TS	115	6	100
R 16 A TS	50	7	100
R 16 A TS	70	10	100
R 16 A TS	95	15	85
R 16 A TS	115	18	60

Materiales de construcción

La serie R estándar se configura en dos combinaciones. La diferencia que decide es el émbolo:

Deslice la tabla hacia los lados para ver todas las columnas.

Componente	Configuración A	Configuración AN
Cabezal	AISI-316L	AISI-316L
Émbolo (plunger)	AISI-316L	Cerámico
Empaque del émbolo	PTFE	PTFE
Guía de válvula	PP o AISI-316L	AISI-316L
Asiento de válvula	AISI-316L	AISI-316L
Bola de válvula	AISI-316L	AISI-316L
Sello de válvula	FPM	FPM

El émbolo cerámico de la configuración AN resiste la abrasión mucho mejor que el inoxidable: es la opción cuando el químico lleva sólidos en suspensión o es abrasivo.

Certificación ATEX

Todos los modelos de la serie R cumplen ATEX (directiva 2014/34/CE), Grupo II, Categoría 3, zonas 2 y 22.

Motor de 0,25 kW en los modelos R 6 a R 43, y 0,37 kW en R 50 y R 62, disponible en trifásico y monofásico.

Conexiones

Deslice la tabla hacia los lados para ver todas las columnas.

Modelos	Roscada	Bridada
R 6, R 10	1/4″ BSP f	DN 15 · 1/2″ ANSI
R 16, R 25, R 30	3/8″ BSP f	DN 15 · 1/2″ ANSI
R 43, R 50	1/2″ BSP f	DN 15 · 1/2″ ANSI
R 62	3/4″ BSP f	DN 20 · 3/4″ ANSI

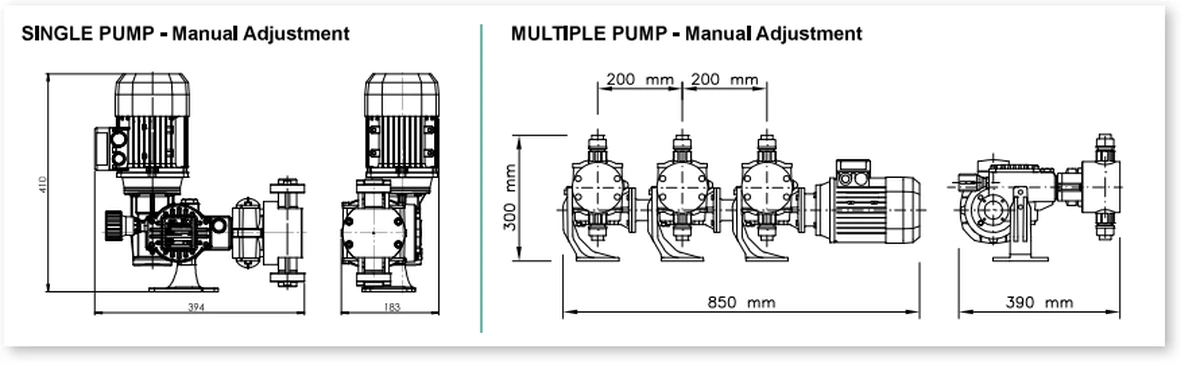

Dimensiones

Medidas generales en milímetros. Incluye el arreglo de bomba múltiple con ajuste manual, con separación de 200 mm entre cabezales.

Para qué se usa

• Inyección de químicos en línea contra la presión del proceso
• Polímero concentrado y emulsiones, con la versión de alta viscosidad
• Dosificación donde el diafragma mecánico ya no alcanza por presión
• Químicos abrasivos o con sólidos, con émbolo cerámico
• Refinación, petroquímica y tratamiento de agua a presión

Cómo se elige el modelo

1. Presión en el punto de inyección — define si va R estándar o R-TS
2. Viscosidad del fluido — arriba de lo normal, va R-HV
3. Caudal requerido y su rango — define el modelo
4. Si el químico es abrasivo — define émbolo inoxidable o cerámico

Si tiene hoja de datos o especificación, mándela y trabajamos sobre eso.

Documentación

• Catálogo OBL Blackline R (PDF)
• Manual de funcionamiento serie R (PDF, en inglés)
• Plan de mantenimiento Blackline M y R (PDF)
• Refacciones Blackline (PDF)

Refacciones

En una bomba de pistón, el empaque del émbolo es la pieza de desgaste: se ajusta y se reemplaza periódicamente. Manejamos empaques, émbolos, válvulas y kits completos. Mándenos la foto de la placa de su bomba.
