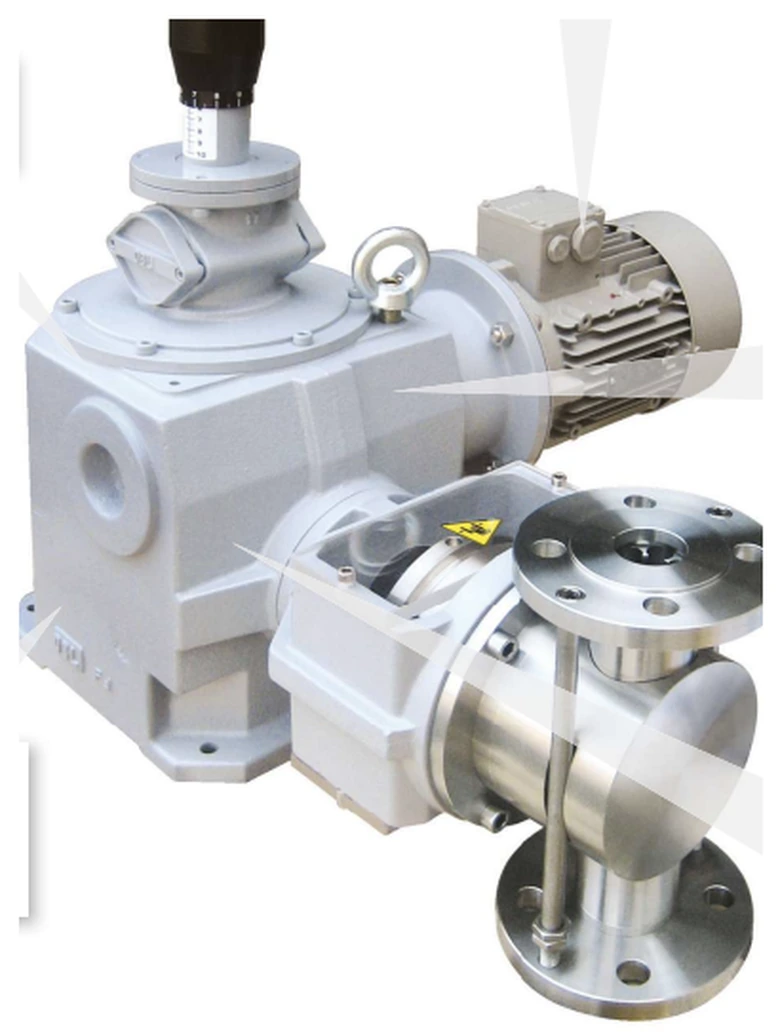

La Topline L es la bomba dosificadora de pistón de proceso de OBL, con mecanismo de retorno positivo y construcción pesada para servicio continuo. El catálogo de fábrica declara que cumple íntegramente con los requisitos constructivos y de desempeño de la norma API 675.
Cubre desde 0,22 hasta 6 800 litros por hora y llega a 400 bar en la versión de alta presión TS, con viscosidades de hasta 55 000 cps. Somos distribuidor autorizado de OBL en México y la integramos en el paquete de dosificación completo, con el recipiente bajo nuestro propio estampado ASME.
API 675 y desempeño certificable
El catálogo de la línea Topline declara textualmente que la serie L cumple íntegramente con los requisitos constructivos y de desempeño de la norma API 675, y publica las cifras que esa norma exige demostrar:
- ± 1 % de exactitud en estado estable, entre el 10 % y el 100 % de la capacidad.
- ± 3 % de repetibilidad y de linealidad, en ese mismo rango.
Esas dos cifras son las que un ingeniero de proceso busca en la hoja de datos. Si su especificación pide API 675, esta es la serie.
Certificación ATEX
Todos los modelos pueden cumplir con la directiva ATEX 2014/34/CE en zona 2 (Grupo II, categoría 3) y en zona 1 (Grupo II, categoría 2). El motor es UNEL-MEC estándar trifásico de 50/60 Hz, con configuraciones monofásica y ATEX disponibles.
Cómo está construida
- Mecanismo de retorno positivo. El émbolo queda unido al mecanismo durante la succión y la descarga, no sólo en una fase. Alarga la vida de la bomba y baja el costo de ciclo de vida.
- Servicio continuo real. Construcción pesada diseñada para operación industrial 24/7, 8 000 horas al año.
- Empaque del émbolo ajustable. Acceso directo a la tuerca prensaestopas: se aprieta en operación para evitar fugas y se vigila el desgaste sin desarmar.
- Émbolo autocentrante en las versiones de alta presión «TS». Hace trabajar a todos los anillos del empaque y contiene el químico aun a alta presión.
- Reductor de alta eficiencia con lubricación por salpicadura.
- Baja relación entre diámetro de émbolo y longitud de carrera, lo que le da buena capacidad de succión.
- Transmisión en línea. Varias bombas se accionan desde una flecha común de bajo par, sobre una misma bancada.

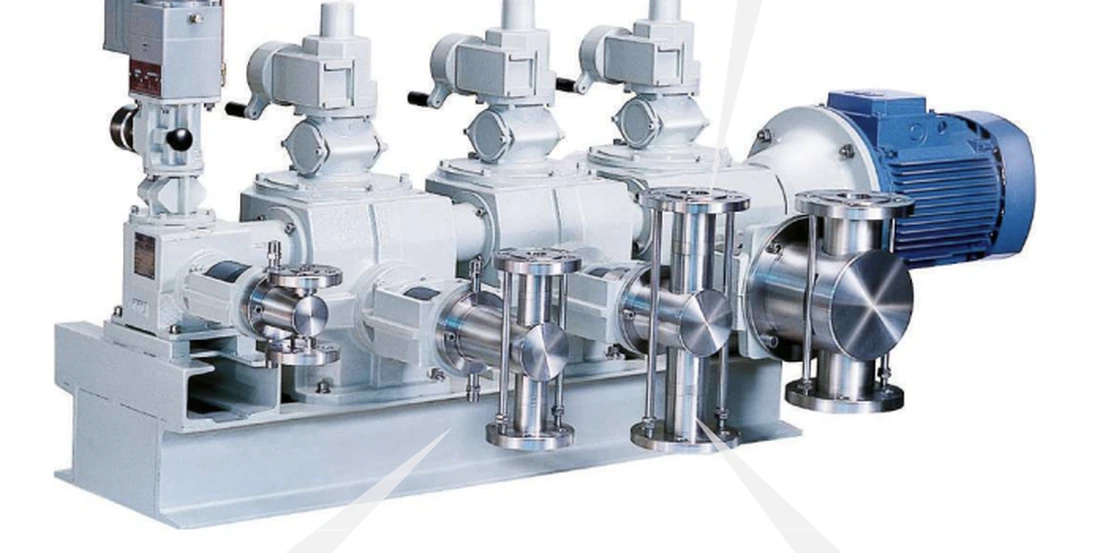

La opción multicabezal
Sobre una sola bancada y un solo motor pueden montarse varios cabezales, y cada uno con su propia configuración: materiales distintos —metálicos y no metálicos—, puntos de operación distintos con caudales y presiones diferentes, e incluso modelos y carreras distintas.
Cada cabezal se ajusta por separado, con perilla graduada o con actuador eléctrico de carrera. En la práctica eso significa dosificar tres o cuatro químicos desde un solo equipo, con una sola acometida eléctrica y una sola bancada que anclar. Para un skid, eso es espacio y costo que no se gastan.
Las cuatro mecánicas
La serie L se construye sobre cuatro tamaños de mecanismo, que se distinguen por la longitud de carrera del émbolo:
Deslice la tabla hacia los lados para ver todas las columnas.
| Mecanismo | Carrera | Peso aproximado | Motor de catálogo | Rango de caudal (50 Hz) |
|---|---|---|---|---|
| LYC | 7,25 mm | — | 0,37 kW | 0,22 a 0,72 l/h |
| LY | 17 mm | 25 kg | 0,37 kW | 0,45 a 350 l/h |
| LK | 30 mm | 45 kg | 0,37 y 0,75 kW | 12,5 a 1 567 l/h |
| LP | 50 mm | 120 kg | 3 a 4 kW | 135 a 6 800 l/h |
Datos técnicos a 50 Hz
Los valores de caudal son a carrera 100 %. Donde la presión máxima aparece como una sola cifra, aplica a todas las velocidades; donde aparece una lista, cada valor corresponde a la velocidad de su renglón. La columna A es para cabezal metálico y la U para cabezal no metálico. Hay velocidades adicionales disponibles para 60 Hz: indíquenos la frecuencia de su planta.
Mecanismo LY — carrera de 17 mm
Deslice la tabla hacia los lados para ver todas las columnas.
| Modelo | Golpes/min | Caudal (l/h) | Presión máx. (bar) | Roscada BSP / NPT | Bridada UNI / ASME |
|---|---|---|---|---|---|
| LYC 006 | 36 50 70 100 | 0,22 0,34 0,54 0,72 | 150 | 3/8” / 3/8” | DN15 / 1/2” |
| LY 006 | 25 36 50 70 100 | 0,45 0,7 0,97 1,36 1,85 | 150 | 3/8” / 3/8” | DN15 / 1/2” |
| LY 010 | 25 36 50 70 100 118 | 1,6 2,4 3,5 4,5 6,5 7,6 | 100 | 3/8” / 3/8” | DN15 / 1/2” |
| LY 015 | 25 36 50 70 100 118 | 3,8 5,5 8 11 15 17 | 100 | 3/8” / 3/8” | DN15 / 1/2” |
| LY 020 | 25 36 50 70 100 118 | 6,9 10 14,5 20 28 33 | 80 80 80 70 60 50 | 3/8” / 3/8” | DN15 / 1/2” |
| LY 030 | 25 36 50 70 100 118 | 16 23 32 45 62 75 | 40 40 40 40 33 30 | 3/8” / — | DN15 / 1/2” |
| LY 040 | 25 36 50 70 100 118 | 30 43 60 82 110 130 | 22 22 22 20 18 16 | 1/2” / — | DN15 / 1/2” |
| LY 050 | 25 36 50 70 100 118 | 45 64 90 130 175 210 | 14 14 14 13 11 10 | — | DN20 / 3/4” |
| LY 065 | 25 36 50 70 100 118 | 77 111 155 220 300 350 | 9 9 9 9 8 7 | — | DN20 / 3/4” |
Motor trifásico UNEL-MEC de 0,37 kW (tamaño 71-B14), 4 polos, IP55, clase F, IEC 34-1, 230/400 V. Peso aproximado 25 kg. Dimensiones generales 400 × 400 × 250 mm.
Mecanismo LK — carrera de 30 mm
Deslice la tabla hacia los lados para ver todas las columnas.
| Modelo | Golpes/min | Caudal (l/h) | Presión máx. A (bar) | Presión máx. U (bar) | Bridada UNI / ASME |
|---|---|---|---|---|---|
| LK 020 | 25 42 60 82 102 123 | 12,5 21 30 38 48 58 | 100 | — | DN15 / 1/2” |
| LK 030 | 25 42 60 82 102 123 | 29 49 70 90 110 135 | 70 70 70 70 52 43 | — | DN20 / 3/4” |
| LK 040 | 25 42 60 82 102 123 | 53 89 128 165 210 250 | 40 40 40 35 30 25 | — | DN20 / 3/4” |
| LK 050 | 25 42 60 82 102 123 | 83 140 200 265 330 400 | 25 25 25 25 18 15 | — | DN25 / 1” |
| LK 065 | 25 42 60 82 102 123 | 141 238 340 450 550 665 | 15 15 15 15 12 9 | 10 10 10 10 10 9 | DN25 / 1” |
| LK 080 | 25 42 60 82 102 123 | 212,5 357 510 700 850 1000 | 10 10 10 8,5 7 6 | 10 10 10 8,5 7 6 | DN40 / 1” 1/2 en AISI, 2” en PVC |
| LK 100 | 25 42 60 82 102 123 | 333 560 800 1050 1300 1567 | 6 6 6 4,5 4 4 | 6 6 6 4,5 4 4 | DN40 / 1” 1/2 en AISI, 2” en PVC |
Motor trifásico de 0,37 y 0,75 kW, 230/400 V. Peso aproximado 45 kg. Dimensiones generales 457 × 365 × 495 mm.
Mecanismo LP — carrera de 50 mm
Deslice la tabla hacia los lados para ver todas las columnas.
| Modelo | Golpes/min | Caudal (l/h) | Presión máx. A (bar) | Presión máx. U (bar) | Bridada UNI / ASME |
|---|---|---|---|---|---|
| LP 040 | 40 56 68 82 97 120 150 | 135 189 230 275 340 420 525 | 90 90 90 80 80 80 80 | — | DN20 / 3/4” |
| LP 050 | 40 56 68 82 97 120 150 | 223 312 380 445 540 650 812,5 | 60 60 60 60 55 45 45 | — | DN25 / 1” |
| LP 065 | 40 56 68 82 97 120 150 | 382 535 650 750 900 1100 1375 | 38 38 38 38 35 27 27 | — | DN40 / 1” 1/2 |
| LP 080 | 40 56 68 82 97 120 150 | 558 782 950 1100 1380 1650 2062,5 | 25 25 25 25 22 17 17 | 10 | DN40 / 1” 1/2 en A, 2” en U |
| LP 100 | 40 56 68 82 97 120 150 | 882 1235 1500 1800 2150 2700 3375 | 15 15 15 15 12 11 11 | 10 | DN40 / 1” 1/2 en A, 2” en U |
| LP 120 | 40 56 68 82 97 120 150 | 1235 1729 2100 2500 3200 3800 4750 | 10 10 10 10 9 8 8 | 10 10 10 10 9 8 8 | DN50 / 2” |
| LP 158 | 40 56 68 82 97 120 | 2176 3000 3700 4500 5500 6800 | 6 6 6 6 5 5 | 6 6 6 6 5 5 | DN50 / 2” |
Motor trifásico de 3 a 4 kW, 230/400 V. Peso aproximado 120 kg. Dimensiones generales 590 × 650 × 545 mm.
Versión TS — alta presión, hasta 400 bar
La versión TS lleva émbolo autocentrante y empaque reforzado con trenza de kevlar. Es la que sube de los 100 bar donde se detiene la serie Blackline R, y llega a 400 bar.
Deslice la tabla hacia los lados para ver todas las columnas.
| Mecanismo | Modelo | Empaque del émbolo | Golpes/min | Caudal (l/h) | Presión máx. (bar) |
|---|---|---|---|---|---|
| LY | LYC 010 | PTFE | 36 50 70 100 | 1 1,5 2 2,8 | 300 |
| LY | LY 010 | PTFE + trenza de kevlar | 36 50 70 100 | 2,1 3 4 5,5 | 300 |
| LY | LY 015 | PTFE + trenza de kevlar | 36 50 70 100 | 4,68 6,5 10 13 | 160 160 150 140 |
| LK | LK 010 | PTFE + trenza de kevlar | 42 60 82 102 | 3,5 5 7 10 | 400 400 400 350 |
| LK | LK 015 | PTFE + trenza de kevlar | 42 60 82 102 | 10 15 20 24 | 250 230 220 220 |
| LK | LK 020 | PTFE + trenza de kevlar | 42 60 82 102 | 30 42 50 52 | 160 140 120 120 |
| LP | LP 020 | PTFE + trenza de kevlar | 56 68 82 97 120 | 48 58 70 82 102 | 400 370 350 350 350 |
| LP | LP 025 | PTFE + trenza de kevlar | 56 68 82 97 120 | 75 90 105 124 153 | 250 230 220 220 220 |
| LP | LP 030 | PTFE + trenza de kevlar | 56 68 82 97 120 | 111 135 165 195 241 | 170 165 160 150 150 |
Velocidades adicionales disponibles: 25, 40, 123 y 150 golpes por minuto, y otras para 60 Hz. Motor de 3 a 4 kW, 230/400 V. Dimensiones generales 721 × 658 mm.
Materiales de construcción
OBL identifica cada combinación con un código que forma parte del número de parte:
Deslice la tabla hacia los lados para ver todas las columnas.
| Código | Cabezal | Émbolo | Empaque | Asiento de válvula | Bola | Guía | Sellos |
|---|---|---|---|---|---|---|---|
| A1 | AISI 316L | SAF-2205 | PTFE | Cerámica | Rubí | AISI 316L | FPM |
| A2 | AISI 316L | SAF-2205 | PTFE | AISI 316L | AISI 316L | AISI 316L | FPM |
| A3 | AISI 316L | AISI 316L | PTFE | AISI 316L | AISI 316L | AISI 316L | FPM |
| A4 | AISI 316L | SAF-2205 | PTFE | AISI 316L | AISI 316L | AISI 316L | FPM |
| A5 | AISI 316L | SAF-2205 | PTFE + kevlar | AISI 316L | AISI 316L | AISI 316L | FPM |
| A6 | AISI 316L | SAF-2205 | PTFE | AISI 316L | Cerámica | AISI 316L | PTFE |
| A7 | AISI 316L | AISI 316L | PTFE | AISI 316L | AISI 316L | AISI 316L | PTFE |
| A8 | AISI 316L | Cerámica | PTFE blanco | AISI 316L | AISI 316L | AISI 316L | PTFE |
| U1 | PVC-U | Cerámica | PTFE | PVC-U | Pyrex | PVC-U | FPM |
| U2 | PVC-U | Cerámica | PTFE | PVC-U | Pyrex | PP | FPM |
| U3 | PVC-U | Cerámica | PTFE | AISI 316L | AISI 316L | PP | FPM |
El SAF-2205 es acero dúplex: aguanta cloruros donde el 316L se pica. Los códigos A2 y A4 aparecen con la misma combinación en el catálogo de OBL; lo tenemos en consulta con fábrica.
Sistemas de ajuste del caudal
Manual, de 0 a 100 %
- Perilla con escala micrométrica.
- Volante con carátula gravitacional, del tipo reloj.
Actuador eléctrico tipo Z — área segura
- IP66 de serie; 115 / 230 V, monofásico, 50/60 Hz.
- Señal de retroalimentación 4-20 mA.
- Anulación manual de emergencia.
- Calefactor anticondensación y selector externo automático/manual, bajo pedido.
- Limitador de caudal (recorte de Q máx.): permite bajar hasta el 50 % el caudal que corresponde a la señal de 20 mA.
- Señales de entrada aceptadas: 4-20 mA, 0-20 mA, 20-4 mA y 0-10 V; pulsos de 0 a 2 Hz y de 0 a 30 Hz; y protocolo RS-485.
- Disponible como opción en todos los modelos Topline.
Actuador eléctrico ATEX
- Clasificación II 2G Ex-de IIC T4.
- 100 / 240 V, monofásico, 50/60 Hz, IP66.
- Señal y retroalimentación 4-20 mA.
Actuador neumático tipo W
- Clasificación ATEX II 2G IIC T6.
- Señal piloto de 3 a 15 PSI; aire de alimentación de 4 a 6 bar.
- Anulación manual de emergencia.
Cómo se forma el número de parte
El código comercial de la línea Topline se arma por bloques. Por ejemplo 1 · LK · 065 · X9 · AB · 042 · S · FA · MAN · 2:
Deslice la tabla hacia los lados para ver todas las columnas.
| Bloque | Qué define | Valores |
|---|---|---|
| 1 | Número de cabezales | 1, 2, 3… · A si lleva bancada |
| LK | Tamaño del mecanismo | LYC 7,25 mm · LY 17 mm · LK 30 mm · LP 50 mm · XLB 25 mm · XLC 49 mm |
| 065 | Diámetro del émbolo | En milímetros |
| X9 | Tipo de cabezal | X9 doble diafragma hidráulico · XS doble diafragma alta presión · PT pistón · TS pistón alta presión · MM doble diafragma serie XL |
| AB | Materiales | Según la tabla de materiales |
| 042 | Golpes por minuto | Según la tabla de datos técnicos |
| S | Válvulas | S válvula sencilla · D válvula doble |
| FA | Conexiones | BS roscada BSP · NP roscada NPT · FA bridada ASME B16.5 · FU bridada EN 10092-1 |
| MAN | Ajuste de carrera | MAN manual · ZCA eléctrico área segura · ZRI Rotork ATEX IIB · ZRC Rotork ATEX IIB Profibus · ZSR Schiebel ATEX IIC |
| 2 | Motor y montaje | 1 tamaño 71-B14 · 2 71-B5 · 3 80-B14 · 4 80-B5 · 5 90-B5 · 6 100-B5 · 7 112-B5 · 8 132-B5 |
Mándenos el servicio y nosotros armamos el código completo.
Para qué se usa
OBL agrupa así las aplicaciones de su línea Topline:
- Petróleo y gas, en tierra y costa afuera. Inyección de químicos, inyección de colorante en combustibles, sistemas de dosificación costa afuera e inyección proporcional en ductos.
- Química y petroquímica. Inyección proporcional en ducto, producción continua de detergentes líquidos y de jabón líquido, mezcla de resinas, tratamiento de agua.
- Plantas de potencia. Dosificación de fosfatos, hidracina y otros secuestrantes de oxígeno; optimización de combustión en plantas de combustóleo.
- Tratamiento de agua y aguas residuales. Coagulantes y floculantes, cloración, reactivos para control de pH, antiincrustantes y desoxigenantes.
- Minería. Lixiviación para separación de mineral —cianuros, ácido sulfúrico, solventes—, colectores de flotación, antiespumantes, emulsificantes, depresores y dispersantes, y control de polvo.
- Celulosa y papel. Blanqueo con peróxido de hidrógeno, hipoclorito y cloro; encolado, resistencia, pigmentación y desentintado en reciclado.
En GIDSA la aplicación natural es la inyección proporcional en ducto y en línea de proceso — vea nuestro skid de inyección de inhibidor de corrosión — y la dosificación de alta presión donde la serie Blackline ya no alcanza.
Referencias del fabricante
El catálogo de OBL lista entre los usuarios de su línea Topline a Kuwait Oil Company, QatarEnergy, KNPC, Petroleum Development Oman, Sonatrach, Eni, Saudi Electricity Company, Dubai Electricity & Water Authority, Qatar Electricity & Water, QAFCO, Marafiq, Veolia, Enppi, Petrojet, South Refineries Company, Basrah Oil Company y OQ8.
Son referencias del fabricante OBL, no obras ejecutadas por GIDSA. Las citamos porque hablan del rodaje del equipo en refinación y generación. Nuestras obras están en proyectos.
Cómo se pide
- Caudal y presión de operación. Con eso elegimos el mecanismo —LYC, LY, LK o LP— y el diámetro de émbolo.
- El químico y su temperatura. Define el material del cabezal y el código de materiales.
- Si rebasa 100 bar, va versión TS con émbolo autocentrante.
- Tipo de ajuste. Manual, actuador eléctrico de área segura, eléctrico ATEX o neumático.
- Clasificación del área y frecuencia y tensión de la red.
- ¿Un cabezal o varios? Si va a dosificar más de un químico en el mismo punto, evalúe el multicabezal: una bancada, un motor.
Con esos datos le devolvemos el número de parte completo y la cotización.
Documentación
- Catálogo OBL Topline L (PDF)
- Manual de funcionamiento serie L (PDF, en inglés)
- Plan de inspección y mantenimiento OBL (PDF)
- Accesorios OBL (PDF)
Refacciones
Manejamos empaques de émbolo, válvulas, sellos y kits de la serie L. Mándenos la foto de la placa de su bomba y le decimos exactamente qué pieza necesita.
