Bombas dosificadoras OBL Blackline M

La serie M de Blackline es la bomba dosificadora de diafragma mecánico de OBL. Cubre de 7 a 1 500 litros por hora y hasta 12 bar de presión de descarga, con cabezal en polipropileno, acero inoxidable 316L o PVDF según el químico que vaya a dosificar.

Somos distribuidor autorizado de OBL en México. Suministramos la bomba sola o integrada en el paquete completo, con el recipiente bajo nuestro propio estampado ASME.

Qué es la serie M

Es una bomba de desplazamiento positivo con diafragma accionado mecánicamente por un mecanismo de retorno por resorte. El caudal se ajusta variando la longitud de la carrera, y se mantiene estable mientras la presión de descarga no rebase el límite del modelo.

Frente a una bomba de diafragma hidráulico, la mecánica es más sencilla, más económica y más fácil de mantener. Su límite está en la presión: por encima de 12 bar hay que pasar a otra línea.

Datos técnicos

Los modelos se agrupan por carrera y diámetro de diafragma. A mayor diámetro, mayor caudal y menor presión máxima.

Motor de 50 Hz

Deslice la tabla hacia los lados para ver todas las columnas.

Carrera / Ø diafragma (mm)	Modelo	Golpes/min	Caudal máx. (l/h)	Presión máx. (bar)
2 / 94	M 7	25	7	12
2 / 94	M 11	36	11	12
2 / 94	M 16	50	16	12
2 / 94	M 23	70	23	12
2 / 94	M 31	95	31	10
2 / 94	M 37	115	37	10
2 / 94	M 50	155	50	10
4 / 108	M 35	36	35	10
4 / 108	M 49	50	49	10
4 / 108	M 75	70	75	10
4 / 108	M 101	95	101	10
4 / 108	M 120	115	120	10
4 / 108	M 155	155	155	10
6 / 138	M 102	36	100	8
6 / 138	M 131	50	132	8
6 / 138	M 201	70	197	7
6 / 138	M 261	95	260	7
6 / 138	M 321	115	320	6
6 / 138	M 421	155	420	6
6 / 165	M 150	36	150	5
6 / 165	M 190	50	200	5
6 / 165	M 301	70	300	5
6 / 165	M 431	95	435	5
6 / 165	M 521	115	520	5
6 / 165	M 660	155	660	3,5
20 / 210	M 810	70	810	5
20 / 210	M 1070	95	1070	5
20 / 210	M 1260	115	1260	5
20 / 210	M 1500	155	1500	5

Motor de 60 Hz

Deslice la tabla hacia los lados para ver todas las columnas.

Carrera / Ø diafragma (mm)	Modelo	Golpes/min	Caudal máx. (l/h)	Presión máx. (bar)
2 / 94	M 9	30	9	12
2 / 94	M 14	43	14	12
2 / 94	M 19	60	19	12
2 / 94	M 28	84	28	10
2 / 94	M 36	114	36	10
2 / 94	M 45	138	45	10
4 / 108	M 27	30	27	10
4 / 108	M 42	43	42	10
4 / 108	M 58	60	58	10
4 / 108	M 90	84	90	10
4 / 108	M 118	114	118	10
4 / 108	M 145	138	145	10
6 / 138	M 119	43	120	8
6 / 138	M 158	60	158	7
6 / 138	M 236	84	236	7
6 / 138	M 312	114	312	6
6 / 138	M 384	138	384	6
6 / 165	M 180	43	165	5
6 / 165	M 228	60	228	5
6 / 165	M 360	84	350	5
6 / 165	M 519	114	515	5
6 / 165	M 620	138	620	3,5
20 / 210	M 960	84	960	5
20 / 210	M 1140	114	1140	5
20 / 210	M 1350	138	1350	5

Dos precisiones sobre la presión. Los valores de la tabla corresponden a motor trifásico. En monofásico, los modelos M 431, M 521 y M 519 bajan a 4 bar. El grupo de 20 mm de carrera —M 810 a M 1500 y M 960 a M 1350— solo existe en trifásico.

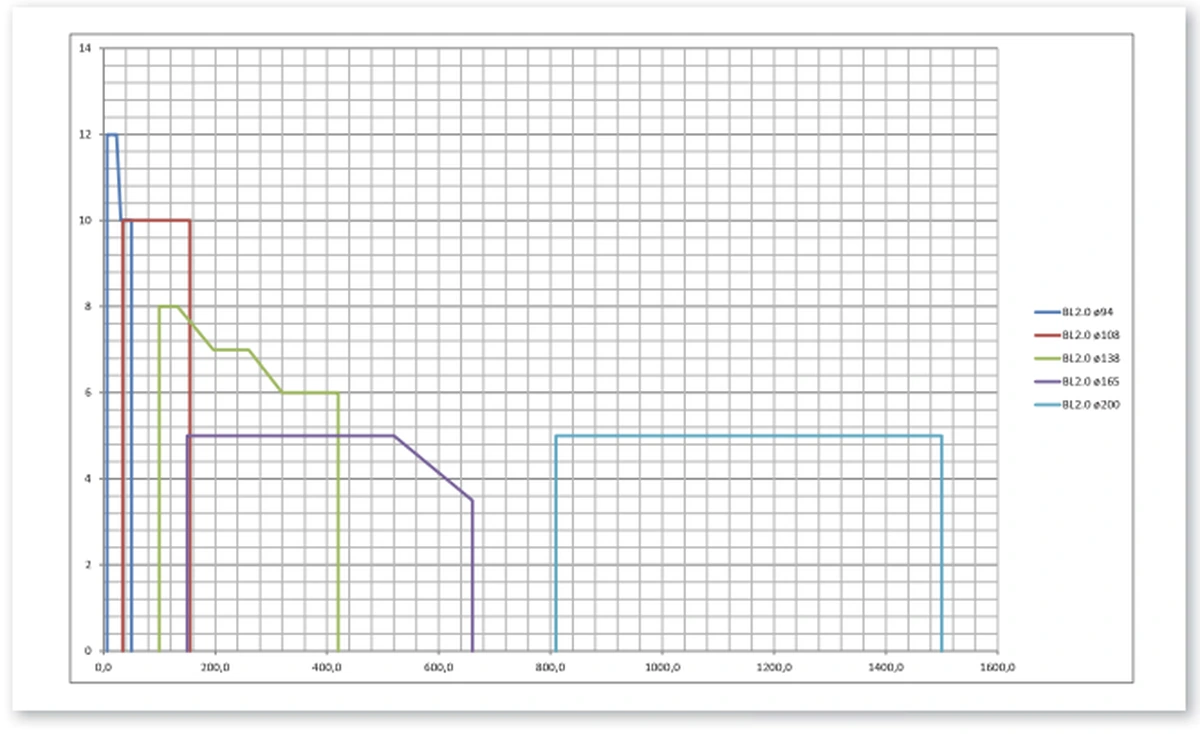

Curva de operación

Cada línea corresponde a un diámetro de diafragma. Localice su caudal en el eje horizontal y su presión en el vertical: si el punto cae dentro de una curva, esa familia le sirve.

Materiales de construcción

OBL ofrece ocho configuraciones de materiales para las partes en contacto con el fluido. La elección depende del químico y de su hoja de seguridad.

Deslice la tabla hacia los lados para ver todas las columnas.

Configuración	Cabezal	Asiento de válvula	Bola de válvula	Sello
P1 (PP)	PP	PVC	PYREX	FPM
P2 (PP11)	PP	SS316L	SS316L	FPM
P3 (PP32)	PP	Incoloy 825	Hastelloy C-276	FPM
P5 (PP6)	PP	PVC	PTFE	FPM
P6 (PP582)	PP	PVC	PYREX	PTFE
AA (A1111)	SS316L	SS316L	SS316L	FPM
AB (A1121)	SS316L	SS316L	SS316L	PTFE
S6 (S562)	PVDF	PTFE	PYREX	PTFE

El resto de las partes: la guía de válvula sigue el material del cabezal. El cuerpo de válvula es PP en P1, P2, P5 y P6; PVC en P3; SS316L en AA y AB; PVDF en S6. Las bridas son PVC en todas las configuraciones plásticas, SS316L en AA y AB, y PVDF en S6.

La combinación S6 —cabezal de PVDF, asientos de PTFE y bolas de Pyrex— es la de compatibilidad química más amplia, y permite estandarizar una sola bomba para varios productos distintos.

Caso de uso: cloración con hipoclorito de sodio

Es el servicio más común de la serie M en México, y también el que más errores de especificación acumula. El hipoclorito de sodio desgasifica: libera oxígeno que se acumula en el cabezal y hace que la bomba siga girando sin entregar producto, sin ninguna alarma que lo advierta.

Para este servicio, de las ocho configuraciones de materiales de arriba, las correctas son P6 (cabezal de PP con sello de PTFE) y S6 (cabezal de PVDF con sello de PTFE). Las configuraciones AA y AB, de acero inoxidable 316L, no sirven: los cloruros pican el inoxidable.

Bomba dosificadora de cloro e hipoclorito de sodio → — cómo evitar la pérdida de cebado, cómo dimensionarla y qué pide la NOM-127-SSA1-2021.

Certificación ATEX

Todos los modelos de la serie M cumplen ATEX (directiva 2014/34/CE), Grupo II, Categoría 3, zonas 2 y 22. Es decir, son aptos para áreas clasificadas donde la atmósfera explosiva no es habitual y, de presentarse, dura poco.

El motor estándar es UNEL-MEC trifásico de 50/60 Hz. Hay versiones monofásicas y motores ATEX bajo pedido.

Detalles de construcción

• Carcasa de aluminio anodizado, para resistir vapores agresivos y alargar la vida del equipo
• Cabezal de PVDF inyectado, combinado con asientos de PTFE y válvulas de Pyrex
• Doce tornillos de sujeción del cabezal en los modelos grandes
• Mecanismo de retorno por resorte
• Asientos y guías disponibles en cerámica, acero inoxidable, Incoloy 825 y Hastelloy C-276

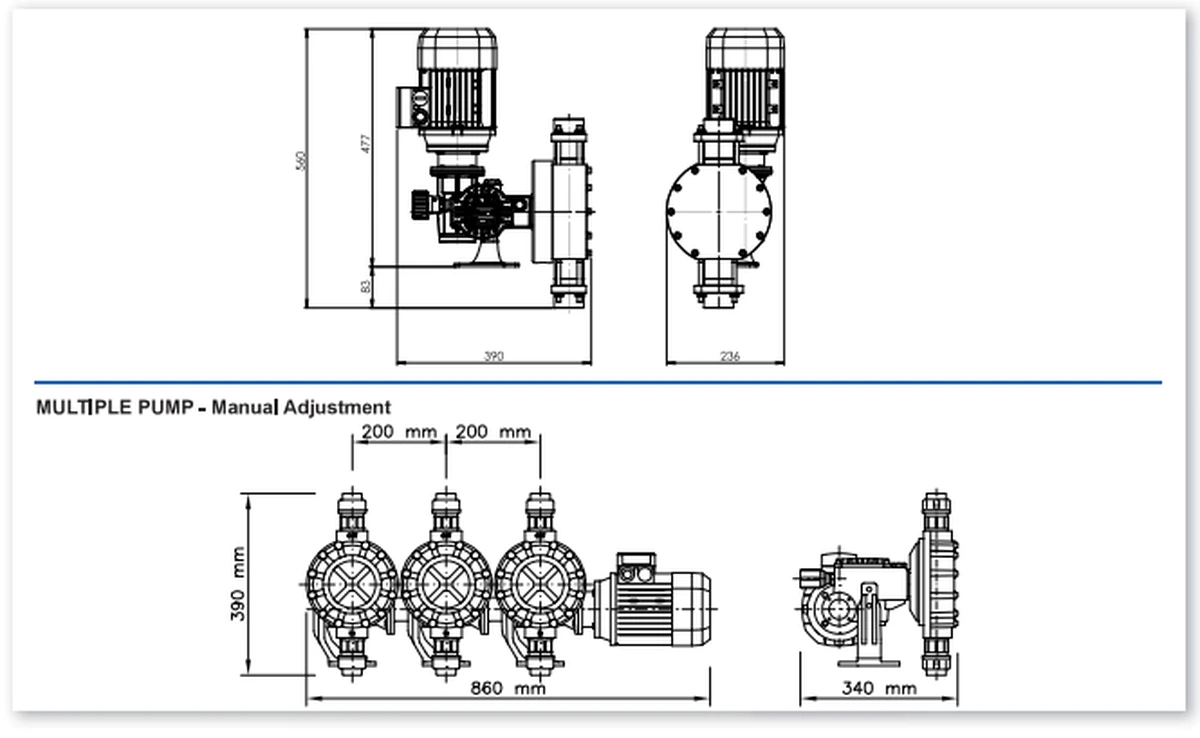

Dimensiones

Medidas generales en milímetros. Incluye el arreglo de bomba múltiple con ajuste manual, para cuando se necesitan varios puntos de inyección desde un mismo accionamiento.

Para qué se usa

OBL declara estas aplicaciones para la serie M:

• Cloración con hipoclorito de sodio en agua potable y agua de proceso
• Inhibidores de corrosión, secuestrantes de oxígeno y antiincrustantes
• Control de pH con ácidos y sosas, y control de conductividad
• Biocidas y control de crecimiento biológico, potencial de óxido-reducción
• Calderas: control de calidad del agua
• Industria química: aditivos y procesos de reacción
• Minería: separación de minerales por lixiviación con cianuros, ácido sulfúrico y solventes
• Trasiego desde tambor o tote, inyección y mezclado

Cómo se elige el modelo

Con cuatro datos sale el modelo, sin adivinar:

1. Qué químico va a dosificar, con su hoja de seguridad — define la configuración de materiales
2. Caudal de inyección y su rango de variación — define el tamaño
3. Presión en el punto de inyección — define si la serie M alcanza o hay que subir de línea
4. Si el área es clasificada y qué tensión eléctrica hay disponible

Si tiene hoja de datos o especificación, mándela y trabajamos sobre eso.

Documentación

• Catálogo OBL Blackline M (PDF) — incluye curvas de desempeño y dibujos dimensionales
• Manual de funcionamiento serie M (PDF, en inglés)
• Plan de mantenimiento Blackline M y R (PDF)
• Refacciones Blackline (PDF)

Refacciones

Manejamos diafragmas, válvulas, sellos y kits completos de la serie M. Mándenos la foto de la placa de su bomba y le decimos exactamente qué pieza necesita.
