La Topline XL es la familia de bombas dosificadoras de diafragma hidráulico de OBL para servicio de proceso. El catálogo de fábrica declara que cumple íntegramente con los requisitos constructivos y de desempeño de la norma API 675, y la familia se compone de dos tamaños: la XLB, de 63 a 430 l/h, y la XLC, de 350 a 1 500 l/h.
Somos distribuidor autorizado de OBL en México. La suministramos sola o integrada en el paquete de dosificación completo, con el recipiente bajo nuestro propio estampado ASME.
API 675 y desempeño certificable
El catálogo publica las dos cifras que la norma obliga a demostrar, para toda la familia XL:
- ± 1 % de exactitud en estado estable, entre el 10 % y el 100 % de la capacidad.
- ± 3 % de repetibilidad y de linealidad, en ese mismo rango.
Certificación ATEX
Todos los modelos pueden cumplir la directiva ATEX 2014/34/CE en zona 2 (Grupo II, categoría 3) y en zona 1 (Grupo II, categoría 2). Motor UNEL-MEC estándar trifásico de 50/60 Hz, con versiones monofásica y ATEX disponibles.

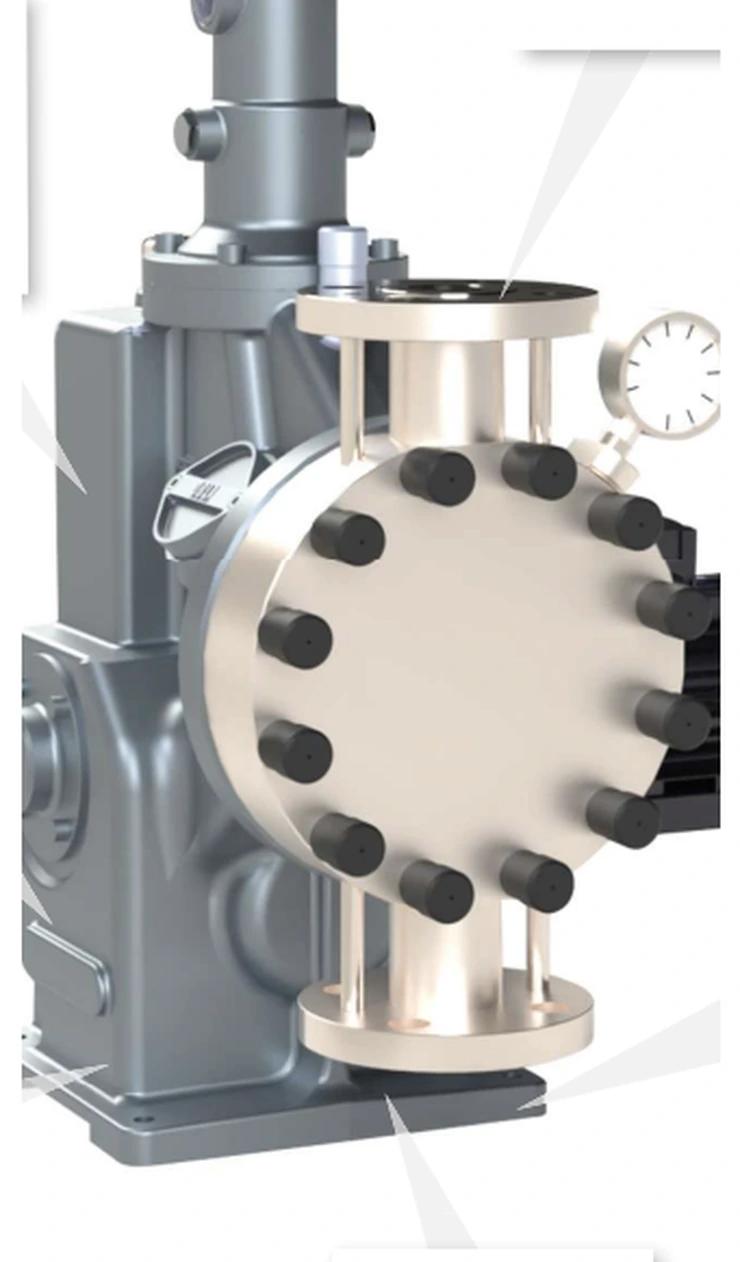

Cómo funciona
La XL es de diafragma hidráulico integral: el émbolo no toca el químico. Mueve aceite, y el aceite empuja el diafragma. El caudal se regula con una válvula de by-pass hidráulico sobre un émbolo vertical, un arreglo compacto que controla el volumen de aceite y mantiene el balance de capacidad a cualquier presión de entrada.
Además es de sistema de aceite común: al ser de diafragma hidráulico integral, el circuito del diafragma y el mecanismo de empuje comparten el mismo aceite. Un solo nivel que vigilar, un solo cambio que programar.
Lo que trae de serie
- Detector de ruptura de diafragma con manómetro, con indicación visual, de serie. Opcionalmente presostato o transmisor de presión, en versión de área segura o ATEX. Es decir: la bomba avisa cuando el diafragma se rompe, antes de que el químico llegue al aceite.
- Válvula de purga de aire automática. Elimina el aire atrapado en el circuito hidráulico para sostener la presión de trabajo y la eficiencia volumétrica. Opera sola: no requiere ninguna acción ni mantenimiento del operador.
- Válvula de seguridad integrada y sistema mecánico de reposición de aceite, que mantienen el balance hidráulico a cualquier presión de trabajo.
- Lectura manual de alta resolución, con incrementos de 0,1 %, de serie en la XLB y en la XLC.
- Mecanismo de retorno positivo y construcción pesada para operación continua 24/7, 8 000 horas al año.
- Transmisión en línea: varias unidades se accionan desde una flecha común de bajo par.
- Diseñada para condiciones industriales y ambientales severas.

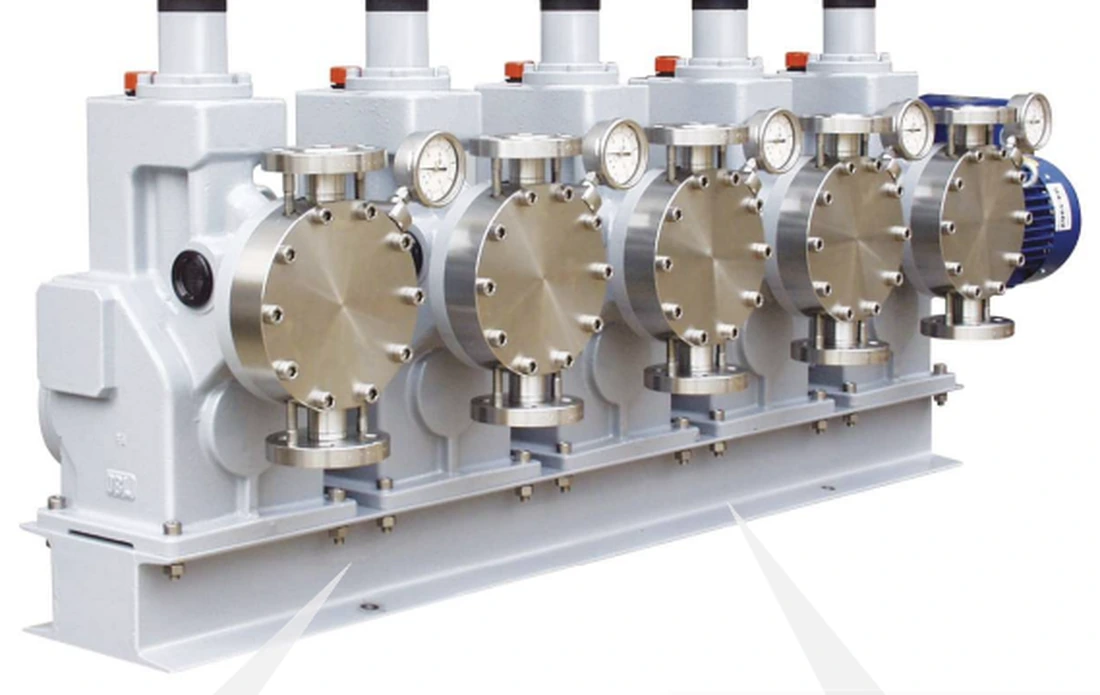

La opción multicabezal
Sobre una sola bancada y un solo motor se montan varios cabezales, cada uno con su propia configuración: materiales distintos —metálicos y no metálicos—, puntos de operación distintos, e incluso modelos, carreras y tamaños distintos.
Cada cabezal se ajusta por separado: perilla graduada de serie, o actuador de carrera eléctrico o neumático como opción. Para un skid de varios químicos eso significa una bancada, una acometida y un solo equipo que mantener.
Datos técnicos XLB — 50 Hz
La columna de presión indica el tarado máximo de la válvula de seguridad incorporada, en bar. La versión A es de cabezal metálico; la U y la S, de cabezal no metálico.
Versión A — cabezal metálico
Deslice la tabla hacia los lados para ver todas las columnas.
| Modelo | Golpes/min | Caudal (l/h) | Tarado máx. PSV (bar) | Roscada BSP f | Bridada UNI / ASME |
|---|---|---|---|---|---|
| XLB 15.50 | 40 | 63 | 40 | 1/2” | DN15 / 1/2” |
| XLB 25.50 | 40 60 82 100 123 140 160 | 105 155 215 260 320 370 430 | 40 30 30 30 30 25 20 | 1/2” 1/2” 1/2” 3/4” 3/4” 1” 1” | DN15 / 1/2” DN20 / 3/4” DN20 / 3/4” DN20 / 3/4” DN20 / 3/4” DN25 / 1” DN25 / 1” |
Versiones U y S — cabezal no metálico
Deslice la tabla hacia los lados para ver todas las columnas.
| Modelo | Golpes/min | Caudal (l/h) | Tarado máx. PSV U (bar) | Tarado máx. PSV S (bar) | Bridada UNI / ASME |
|---|---|---|---|---|---|
| XLB 15.50 | 40 | 63 | 13 | 18,5 | DN15 / 1/2” |
| XLB 25.50 | 40 60 82 100 123 140 160 | 105 155 215 260 320 370 430 | 13 13 13 13 18,5 18,5 18,5 | 18,5 | DN15 / 1/2” DN20 / 3/4” DN25 / 1” DN25 / 1” DN25 / 1” DN25 / 1” DN25 / 1” |
Carrera del émbolo: 15 y 25 mm. Peso aproximado 70 kg. Ajuste manual por perilla micrométrica. Bomba precargada con aceite. Dimensiones generales 360 × 600 × 630 mm. Motor UNEL-MEC de 4 polos, IP55, clase F, IEC 34-1.
La XLC — el tamaño grande de la familia
La XLC069 es la hermana mayor: de 350 a 1 500 l/h, con émbolo de Ø 69 mm, carrera de 44,5 mm y 170 kg de peso. Comparte toda la arquitectura de la familia —diafragma hidráulico, by-pass, purga automática de aire, detector de ruptura— y tiene su página propia con la tabla completa, los materiales y el detalle por potencia de motor:
Bombas dosificadoras OBL Topline XLC — API 675 →
Sistemas de ajuste del caudal
Los mismos de toda la línea Topline:
- Manual, de 0 a 100 %: perilla con escala micrométrica —lectura en pasos de 0,1 %— o volante con carátula gravitacional.
- Actuador eléctrico tipo Z, área segura. IP66, 115/230 V, retroalimentación 4-20 mA, anulación manual de emergencia y limitador de caudal. Acepta 4-20 mA, 0-20 mA, 20-4 mA, 0-10 V, pulsos y RS-485.
- Actuador eléctrico ATEX. II 2G Ex-de IIC T4, 100/240 V, IP66, señal y retroalimentación 4-20 mA.
- Actuador neumático tipo W. ATEX II 2G IIC T6, señal piloto de 3 a 15 PSI, aire de 4 a 6 bar, con anulación manual.
El detalle completo de cada sistema está en la página de la serie L.
Para qué se usa
- Inyección de inhibidor de corrosión y secuestrante de oxígeno en proceso y ductos — vea nuestro skid de inyección de inhibidor
- Inyección proporcional en ducto y sistemas de dosificación costa afuera
- Dosificación de fosfatos, hidracina y secuestrantes de oxígeno en plantas de potencia
- Aminas y neutralizantes en circuitos de vapor
- Reactivos de lixiviación y flotación en minería
- Cualquier servicio de volumen medio y alto, continuo, donde la especificación pida API 675 y no se admita fuga al exterior
Cómo se pide
- Caudal y presión de operación. Define si va XLB o XLC y a qué velocidad.
- El químico y su temperatura. Define si el cabezal es metálico (A) o no metálico (U o S).
- Tarado de la válvula de seguridad, según la presión real del sistema.
- Tipo de ajuste. Manual, eléctrico de área segura, eléctrico ATEX o neumático.
- Clasificación del área y frecuencia y tensión de la red.
- ¿Un cabezal o varios? Si va a dosificar más de un químico en el mismo punto, evalúe el multicabezal.
Con esos datos le devolvemos el número de parte completo y la cotización.
Documentación
- Catálogo OBL Topline XL (PDF)
- Manual de funcionamiento serie XL / XLB (PDF, italiano e inglés)
- Manual de funcionamiento serie XLC (PDF, en inglés)
- Plan de inspección y mantenimiento OBL (PDF)
- Accesorios OBL (PDF)
Refacciones
Manejamos diafragmas, válvulas, sellos y kits de la familia XL. Mándenos la foto de la placa de su bomba y le decimos exactamente qué pieza necesita.
